Тест, Обзор Panasonic TOUGHBOOK CF-U1: планшет, которым можно убить не только iPad, № 5485

Уверен, вы встречались с защищенными ноутбуками и телефонами. Ноутбуки редко увидишь у рядового пользователя, а вот любителей прочных телефонов, с которыми можно плавать - достаточно. Сегодня же мы хотим вас познакомить с планшетным ПК, который защищен от многих внешних воздействий, а значит, способен выполнять свою работу в тяжелых условиях. По своей специфике он очень похож на ноутбук, только послабее, поменьше, да и имеет сенсорный ввод. В общем, давайте всё по-порядку.

Промышленные планшеты

Как известно, планшетные ПК взяли своё начало не с Apple iPad, а гораздо раньше. В широкой продаже планшетные ПК (или Tablet PC) появились после презентации аппаратно-программной платформы Microsoft Tablet PC, разработанной компанией Microsoft и представленной 7 ноября 2002 года. До этого времени устройства такого типа использовались на более узких рынках — на производстве, в медицине и госучреждениях. Планшетные ПК и сегодня широко используются в госучреждениях и корпоративной среде. Мы же поговорим о защищенных планшетых ПК, которые используются в сложных производственных условиях. Такие планшеты очень похожи на защищенные ноутбуки, разве что, способ ввода и размеры разные.

Защищенные планшеты  – это совершенно специфичный тип портативных устройств. Основное требование к промышленному защищенному планшетному ПК – работать в неблагоприятных жестких внешних условиях и выдерживать различные форс-мажорные обстоятельства, которые могут случиться при полевой производственной работе. Дождь, удары, падения, низкие и высокие температуры, а также резкие перепады – это краткий и неполный список того, что может произойти с планшетом. И при этом он не просто должен все это выдерживать – он должен обладать значительным запасом прочности, чтобы пользователь продолжал работать со своим защищенным ноутбуком в промышленных условиях.

С другой стороны, во всех остальных моментах можно идти на компромисс. К таким защищенным девайсам не предъявляется высоких требований по производительности или эргономике. От защищенного планшета (ноутбука) не требуется скоро выполнять очень сложные и ресурсоемкие задачи, ему не нужны развитые мультимедийные возможности, и, как правило, не слишком высоки критерии эргономичности - в промышленной сфере это не так важно, но работа с клавиатурой и мышью рассматривается в качестве одного из приоритетов.

Цена за устройство зависит, в основном, от защищенности ноутбука. Чем больше уровень защищенности - тем больше будет стоить такой мобильный компьютер. Есть специальная классификация по степени защищенности планшета от различных видов внешних воздействий (например, отдельно рассчитывается защита от влаги и защита от пыли), в соответствии с которыми определяется уровень защищенности каждой конкретной модели промышленного устройства. По стандарту такой классификации, каждое устройство маркируется специальным кодом. Код имеет вид IPXX, где на позициях X находятся цифры, либо символ X, если степень не определена. За цифрами могут идти одна или две буквы, дающие вспомогательную информацию. Например, бытовая электрическая розетка может иметь степень защиты IP22 — она защищена от проникновения пальцев и не может быть повреждена вертикально или почти вертикально капающей водой. Максимальная защита по этой классификации — IP68: пыленепроницаемый прибор, выдерживающий длительное погружение в воду.

Планшет CF-U1 защищен от воздействия влаги и пыли на уровне IP54. Это означает, что он пылезащищён, то есть, пыль может попасть внутрь, но на работе устройства это не скажется. Также этот код означает, что планшет защищен от брызг, падающих в любом направлении, то есть, работать можно даже на море во время шторма и дождя.

Как правило, в такие планшетные ПК встраивают модули WLAN и Bluetooth, а также, модули GPS и 3G для лучшей навигации и связи. Промышленные планшеты работают не на мобильных ОС, а на обычных системах, например, Windows 7. Это означает отсутствие дополнительных затрат на адаптацию имеющегося ПО под новую платформу, а также отсутствие необходимости синхронизировать мобильные и настольные системы, используя при этом дополнительное программное обеспечение. Это экономит время, исключает разработку программного обеспечения и снижает стоимость владения системой.

Плюсами промышленных устройств являются: низкая/высокая температура от -29°С до +60°С, влаго и пылезащищенность, устойчивость к падениям и вибрации. Таким образом, помешать такому устройству выполнять свою работу могут только очень экстремальные условия, в которых уже вряд ли сможет работать человек.

Варианты применения такой техники (в полевых условиях или пыльных/влажных площадках):

• Автосалоны и автосервисные предприятия: стенды диагностики, выездная диагностика и ремонт, логистика, навигация, управление заказами
• Управляющие компании, коммунальные службы: для измерений, сбора данных (в коллекторах, на улице в мороз или с осадками)
• ГИБДД: мобильные базы по розыску автотранспорта, автоматизированные рабочие места для проверки автотранспорта в потоке
• Телекоммуникации: тестирование связи и устранение ошибок сетевого оборудования на любом удаленном объекте, хранение схем коммутации и конфигурационных файлов, возможность длительной работы на выезде без подключения внешнего источника питания
• Автоматизация промышленных процессов: управление производственным конвейером, транспортировкой, отслеживание запасов, работа в SCADA-системах
• Строительство, геологоразведка: работа в полевых условиях, при любой погоде; возможность спутниковой навигации и передачи данных
• Нефтяная, газовая промышленность, энергетика: диагностика оборудования транспортировки нефти/газа, снятие показаний счетчиков давления, вывод нужных отчетов и документации непосредственно на объекте, специальная модель для газовой отрасли (ATEX)
• Здравоохранение: ведение истории болезни в электронном виде, работа в ERP-системе, оснащение автомобилей скорой помощи
• Перевозки, логистика, складские терминалы с любым температруным режимом
• Экспедиции, путешествия, экстремальные спортивные мероприятия, яхтинг
• Морозильные камеры для хранения продуктов питания
• В комплексе беспилотных летательных аппаратов
• Железная дорога: в комплексе агрегатов исследующих ж/д полотно (в не зависимости от погодных условий)
• Неразрушающий контроль, трубопровод

Внешний вид

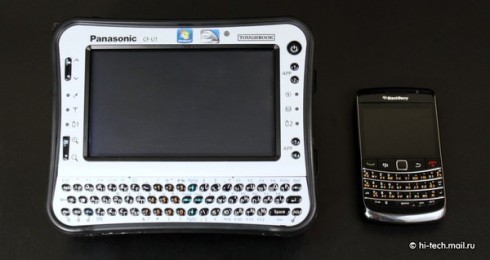

Дизайн планшета довольно интересный. Он сильно отличается от тех планшетов, которые мы привыкли видеть. Благодаря тому, что приоритетной задачей в этом устройстве было обеспечение работы в экстремальных условиях, его толщина и вес особого значения не имеют. Поэтому, устройство достаточно большое, если учесть, что экран установлен всего лишь 5,6". Толщина составляет 57 мм, а вес - чуть больше 1 килограмма. Планшет имеет прямоугольный корпус, из магниевого сплава, покрытый черной краской. Все края скруглены, чтобы не допустить производственных травм.

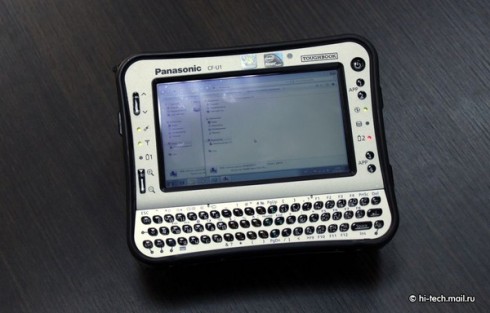

На лицевой панели расположен экран, по бокам от него - кнопки управления. Слева: прокрутка (вверх-вниз), увеличение-уменьшение изображения на экране; справа: четыре программируемые кнопки, на которые пользователь может настроить запуск приложений или команд. Несмотря на то, что экран сенсорный и им достаточно удобно управлять с помощью пальца или стилуса, наличие управляющих кнопок слева и справа существенно помогает в работе. К примеру, во время сильных морозов приходится работать в перчатках, соответственно, проще нажать одну кнопку, чем достать стилус и коснуться экрана. Слева и справа, помимо кнопок, находятся индикаторы, по которым можно судить о работе устройства. По ним видно, идет ли работа с памятью, какая батарея сейчас используется, подключена ли сеть, заряжается ли устройство. Под экраном находится миниатюрная QWERTY-клавиатура. На ней присутствуют цифровой и стрелочные блоки. Клавиатура тоже нужна для тех случаев, когда воспользоваться стилусом проблематично. Из-за этой клавиатуры планшет похож на телефоны BlackBerry или другие клавиатурные смартфоны. Тут присутствует много комбинаций, которыми можно выполнить все те задачи, на которые способна обычная клавиатура. Есть и подсветка клавиатуры, обеспечивающая работу в темное время суток или в местах, где освещения нет и быть не может.

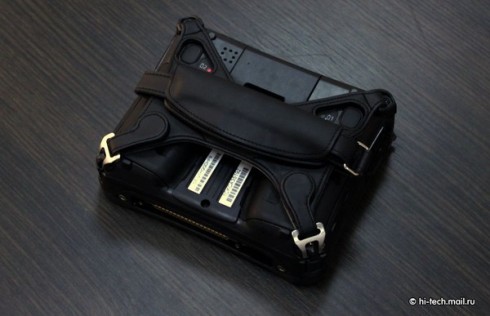

На задней стороне находится кожаная накладка, которая выполняет роль крепления для руки. С её помощью довольно удобно держать устройство на ладони, чтобы случайно его не уронить.Крепление регулируется, так что, можно всё настроить под себя или вообще снять, если оно мешает.

Также сзади находится камера с двумя светодиодными вспышками. Она может пригодиться, если необходимо срочно сфотографировать какую-то внештатную ситуацию на объекте и отправить начальству. Это полезная опция для такого устройства. Тут же находится влагозащищенный динамик и два индикатора, указывающие на состояние аккумуляторных батарей.

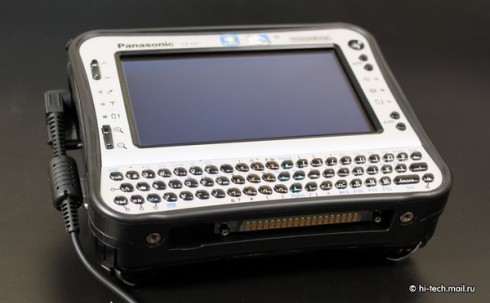

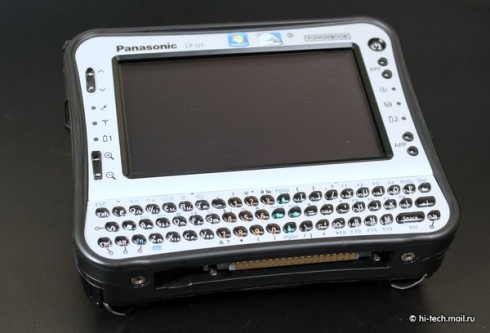

Снизу находится разъем для подключения к док-станции. Как видите, он достаточно массивный, да и крепления к нему не маленькие. Этот разъем нужен для крепления к различным системам мониторинга или тестирования, а надежные крепления нужны для того, чтобы планшет не упал во время работы. Большой разъем нужен лишь для обеспечения наилучшей скорости передачи данных, ведь, мониторинговое устройство может получать данные каждую секунду и должно быстро передать эту информацию на планшет.

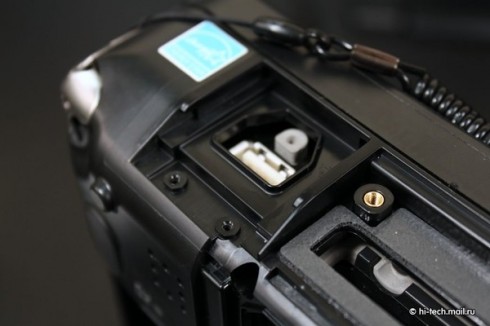

Сверху у этого планшетного ПК находится USB-разъем для подключения внешних устройств. Странно, конечно, что здесь всего один порт USB 2.0, ведь может потребоваться подключить сразу несколько хранилищ данных. Но, скорее всего, этот порт сделан для того, чтобы можно было вставить флешку и быстро скинуть данные с ПК на съемный носитель для долговременного хранения или анализа.

Кстати, все порты и слоты закрыты резиновыми заглушками. Так что, шансов у воды и пыли пробраться в устройство практически нет. Корпус герметичен, все отверстия закрыты заглушками, вода и пыль не страшны. Единственное, что надо помнить, так это то, что перед работой в экстремальных условиях надо закрывать все крышки.

Слева за такой же заглушкой скрывается порт для питания планшета. Зарядка тут обычная, как у всех ноутбуков. С этой стороны находится крепление для стилуса. К слову, таких креплений в устройстве два: слева и справа. Сделано это для того, чтобы работать со стилусом было удобно и правшам, и левшам.

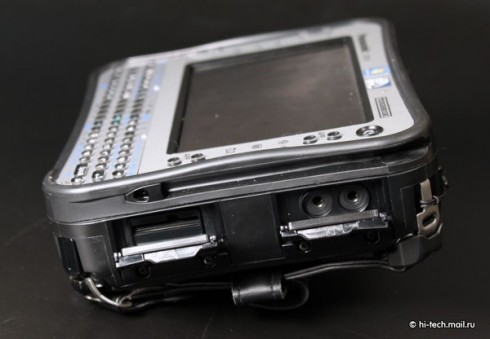

Справа находится слот для карты памяти и два порта для подключения наушников и микрофона. Довольно странный набор портов и слотов. Допустим, что наушники и микрофон могут пригодиться для связи с другими объектами. Но вот зачем слот для SD-карты, которую обычно используют для хранения фотографий, откровенно говоря, непонятно. Хотя, можно предположить, что с помощью карты памяти большого размера можно расширить внутреннюю память устройства, которая не столь большая. Как уже было сказано, с этой стороны тоже есть место для стилуса.

С сенсорным экраном планшета можно работать и пальцами, но гораздо удобнее это делать стилусом. К тому же, он крепится к планшету, так что, можно не бояться, что он потеряется. Стилус тут самый обыкновенный, то есть, обычное пластиковое перо, так что, вместо него можно воспользоваться и ручкой. Пальцами с Windows 7 можно работать, но не очень удобно, т.к. многие элементы достаточно мелкие и попасть в них пальцем, а тем более, если руки в перчатках, невозможно. Кстати, что касается экрана, то здесь он не слишком обычный. Этот экран использует для своей яркости солнечный свет, так что, при работе с планшетом на солнце он потребляет меньше энергии, т.к. использует солнечную энергию для подсветки. И что самое приятное - экран матовый, а значит, никаких бликов или отпечатков пальцев и быть не может.

В целом, внешний вид устройства весьма интересный, но, что самое главное - удобный. Да, он не может соревноваться с iPad по красоте, толщине и многим другим характеристикам. Зато, с iPad невозможно работать в перчатках, а также, если в его разъемы попадет вода или он упадет на бетонный пол, то устройство будет испорчено. С Panasonic CF-U1 такого не произойдет, и брызги, и падения он выдержит с достоинством. Удобно сделана клавиатура и кнопки по бокам экрана. Непонятно, почему всего лишь один USB-порт и почему так мало разъемов. В остальном, это симпатичный промышленный планшет, который может заменить огромные защищенные ноутбуки на тех объектах, где от устройства не требуется много мощности, а гораздо больше ценится миниатюрность.

Начинка

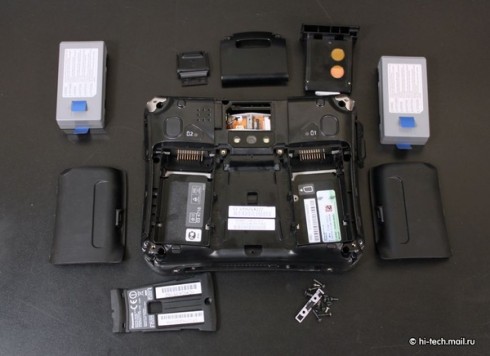

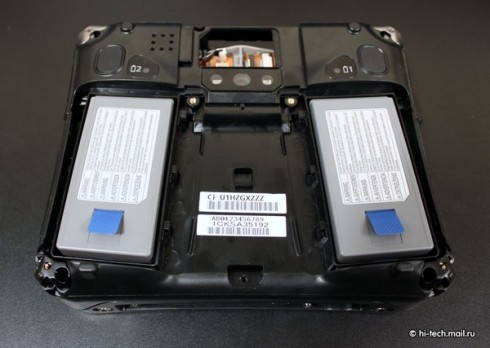

Разобрать устройство до такого состояния не очень сложно. Для этого надо открутить 10 винтов, отстегнуть кожаное крепление, снять две крышки и вытащить два аккумулятора. Чтобы добраться до процессора и памяти, придется открутить ещё порядка 10 винтов, то есть, раскрутить весь корпус. Эта процедура не несет в себе особого смысла, т.к. ввиду малого размера устройства, заменить в нём что-либо вряд ли получится.

Однако, есть в планшете два элемента, которые можно заменять даже во время работы устройства. Удивительно, но это аккумуляторные батареи. Планшет работает с ними поочередно, так что, если одна разрядилась, можно её вытащить и заменить, в то время как работа будет продолжена с помощью второй. "Горячая" замена позволяет продлить время работы устройства в автономном режиме на неограниченное время. С двумя батареями устройство работает 9 часов в режиме средней нагрузки, то есть, по сути, один полный рабочий день.

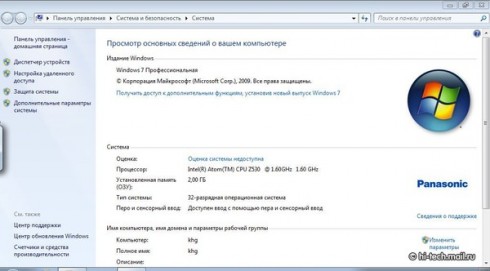

CF-U1 на технологическом и на компонентном уровне оптимизирован для мобильного применения. В устройстве идеальным образом сочетаются наименьший по размеру и потреблению процессор Intel Atom, работающий на частоте 1,6 ГГц, накопитель на твердотельной памяти объемом 64 Гб, 2 Гб оперативной памяти, обеспечивающие превосходные вычислительные способности, достаточные графические возможности и низкое энергопотребление. Планшет оснащен графическим адаптером Intel Graphics Media Accelerator 500. Конечно, такого процессора и памяти не хватит для того, чтобы поиграть в игры, но вот для построения графиков или несложных вычислений он сгодится. Стоит отметить, что устройство работает на Windows 7, а это значит, что все приложения, которые используются на десктопах, можно запустить и на планшете. Следовательно, не требуется тратить время на оптимизацию или переработку приложений, которые обычно пишутся для Microsoft Windows.

Помимо основополагающих компонентов внутри, в планшете есть ещё несколько модулей. Во-первых, это модули беспроводной связи Wi-Fi и Bluetooth, которые позволяют устройству связываться с другими планшетами или подключаться к интернету. Что касается 3G, то разъем для SIM-карты есть под одной из батарей, так что, можно обеспечить работу планшета в сети интернет в любой точке, где есть покрытие сотовой связи. Также в устройстве есть модуль GPS для навигации.

После всех испытаний, которые описаны ниже, мы провели тест твердотельного накопителя. Как видите, плохих секторов не найдено, скорость осталась на уровне, в общем, ничего не изменилось. Странно только то, что иногда скорость падает с 50 Мб/сек до 9Мб/сек, но это было и до экстремальных нагрузок.

Испытания

Применение защищенных ноутбуков Panasonic позволяет повысить эффективность работы. Пользователи защищенных решений менее подвержены риску выхода ПК из строя, простоя из-за неработающего ПК, что повышает надежность бизнеса и качество оказываемых услуг. Планшетный ПК Toughbook CF-U1 специально разработан, чтобы дать пользователям возможность использовать компактные компьютеры в полевых и экстремальных условиях. Этот планшет предназначен для автоматизации полевых работ в нефте-газовом секторе, МВД и ГИБДД, экстренных служб и т.д., а также применяется в составе решений для комплексной автоматизации промышленных объектов. CF-U1 идеально подходит для мобильных применений, поскольку соответствует требованиям военного стандарта MIL-STD-810F. Устройство выдерживает падение с высоты 120 см. Он также может работать в широком диапазоне температур от -29°С до +60°С.

Чтобы протестировать работу устройства в различных экстремальных условиях, мы провели ряд испытаний. Скажу сразу, все испытания планшет выдержал. Конечно, мы не пробовали сбрасывать его с вертолета или погружаться с ним на глубину в океане. Все условия, которые были искуственно созданы для планшета, могли быть получены на различных строительных объектах, электростанциях, в общем, во многих местах на нашей планете.

Первым делом мы решили намочить планшет. Несмотря на то, что спецификация его защиты допускает только брызги, мы решили положить устройство под струю воды. Как видите, устройство спокойно продолжало работать, разве что, стилусом было неудобно управлять, струя всегда норовила нажать что-то свое.

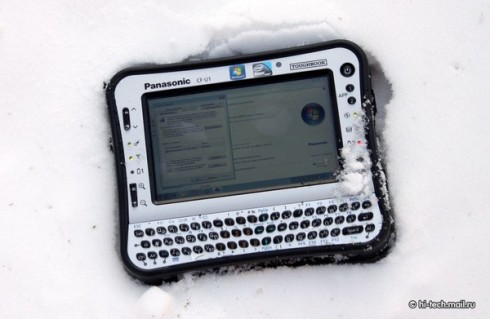

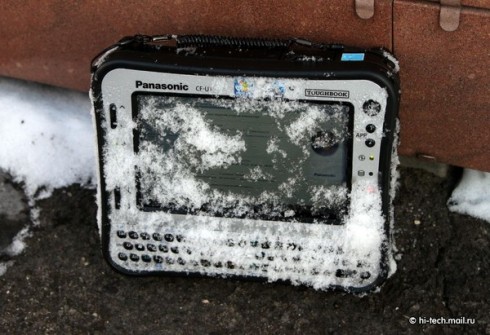

Следующим стресс-тестом для планшета стал вынос его на мороз (-20 градусов). Тут уже что мы с ним только не делали. И бросали в снег, и закапывали на полчаса в сугроб, и кидали в него снежками, - всё он выдержал. Планшет продолжал работать всё время, пока я проводил над ним опыты. Так что, морозом это устройство не удивить. После этого планшет был отогрет феном, который дул на него воздухом с температурой порядка +50 градусов, с планшетом также ничего не произошло. Главное, что надо помнить, проводя такие испытания - герметично закрывать крышки, иначе снег может попасть в незащищенные отверстия и замкнуть электрическую цепь внутри.

Как и было сказано, кидать планшет из вертолёта мы не стали. Но чтобы проверить прочность, уронили его с рабочего стола (высотой 90 см) на бетонный пол. А потом даже на голый асфальт, причём углом. Любой планшет уже этого не выдержал бы и пустил трещину по экрану, а вот Toughbook всё по плечу. Все падения он пережил идеально, даже сколов или трещин на краске не появилось. После всех падений накопитель остался в прежнем состоянии, о чем говорят его тесты чуть выше, а это значит, что ко всем тряскам и ударам планшет готов.

Таким образом, можно смело заявить, что этот планшет готов если не ко всем, то ко многим испытаниям, которые ему может предстоять преодолеть во время полевых работ. Он вряд ли переживет погружение под воду или температуру плавления металла, а вот с работой в МЧС или МВД справится вполне.

Мнение Mail.Ru

Конечно, планшет Panasonic Toughbook CF-U1 не рассчитан на широкий круг пользователей. Его область применения - это промышленные объекты, где от устройства требуется не производительность и дизайн, а надежность работы и защита от многих факторов. Так и есть, этот планшет не обладает модным дизайном или производительностью игрового ноутбука, зато, что касается удобства пользования и защиты от воды и пыли, то тут ему нет равных. Устройством можно пользоваться и в перчатках холодной зимой, и пальцами жарким летом. Оно не боится попадания воды, у него широкий диапазон рабочих температур, не страшны ему и падения на жесткую поверхность. Таким образом, CF-U1 - это промышленный планшет, который следует использовать в местах, где вероятность испортить обычный ноутбук довольно велика.
